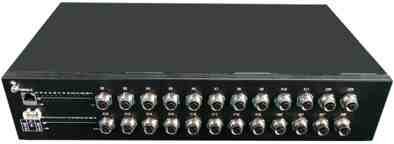

LGS2000-16PFE4FE4GE-M12-M
管理型24电口工业交换机
LGS2000-16PFE4FE4GE-M12-M是专为轨道交通设计的工业级二层管理型千兆以太网交换机，支持20个百兆电口，4个千兆电口，部分端口可支持POE和BYPASS功能。它具有完备的二层网络功能，802.1Q VLAN、STP/RSTP、QoS 功能、DHCP Server/Client、IGMP、静态组播、端口汇聚、端口镜像等，同时提供WEB/Telnet/Console/CLI等多种网络管理方式。产品支持干线网故障旁路功能（即BYPASS功能），避免线型网络中中间节点失效导致的下游节点通信中断问题。产品采用工业级器件以及外壳设计，提供M12接口确保在严苛环境下长期稳定、可靠、安全使用。
| 标准 IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3ab 1000BASE-T 以太网特性： 转发帧长： 最大9K字节 MAC地址容量：8K 数据缓存：4M VLAN数：4K 交换延迟： <10us VLAN模式：Acess/Trunk/Hybrid QINQ：支持 带宽管理：端口限速入、出方向 限速颗粒度：0~1G, Step 100Kbps 扩展环回：基于端口：支持 链路聚合/LACP：支持负载均衡，支持端口保护 生成树协议：支持STP、RSTP、MSTP 工业环网：支持ERPS,环网保护切换时间＜20ms QOS流分类：支持 QOS优先级信任：支持 QOS队列数：8 QOS队列调度：SP、WRR QOS流策略：支持 风暴抑制类型：广播、组播、未知单播 风暴抑制基于全局：支持 ACL基于MAC：支持 ACL基于IP：支持 |
ACL基于VLAN：支持 ACL条目数：256 OAM：802.3 ah：支持 802.1ag：支持 管理维护特性： 命令行管理：Console、Telnet SNMP网管：支持 WEB管理：支持 系统升级：支持BOOTROM下Xmodem / TFTP升级；支持对系统文件和配置文件的上传和升级 用户管理：用户分级和口令保护 系统维护：断纤告警、断电告警、光模块诊断、ping、端口统计 接口： 百兆M12：1-20口，10/100Base-Tx，M12（Female，4-pin, D-Coded），1-16口支持POE 千兆M12：21-24口，10/100/1000Base-T，M12（Female，8-pin X-Coded），21和13口为一组bypass口，22和24口为一组bypass口 Console口：RJ45 PoE 功能 IEEE 802.3.af : Supported 15.4W/port IEEE 802.3.at: Supported 30W/port |
| 电源： 单电源，标准输入电压：72/110VDC， 输入电压范围：66~160V 功耗：< 150W (POE) 保护：双电源冗余保护、过压保护、过流保护、短路保护、防反接保护 物理特性： 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP40 尺寸 430mm x 88mm x 230mm(W×D×H) 重量 5.2kg 安装方式 壁挂式安装 机械标准 IEC60068-2-6 (Vibration) IEC60068-2-27 (Shock) IEC60068-2-32 (Free Fall) 认证 CE, FCC, RoHS 平均无故障时间 360,000 hrs 保修期 3 年 |
工业标准： EMI: FCC CFR47 Part 15, EN55022/CISPR22, Class A EMS: IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air) IEC61000-4-3 (RS): 10V/m (80MHz-2GHz) IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz) IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s) 环境条件 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |

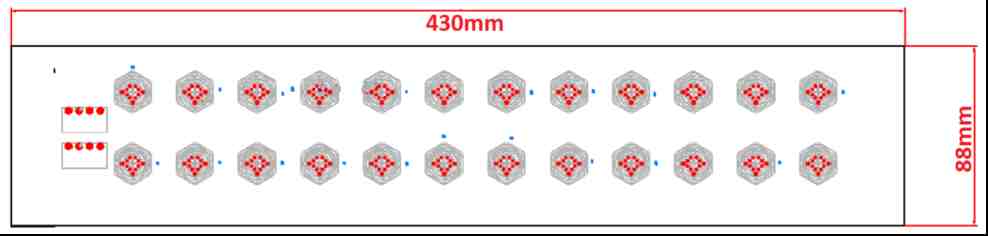

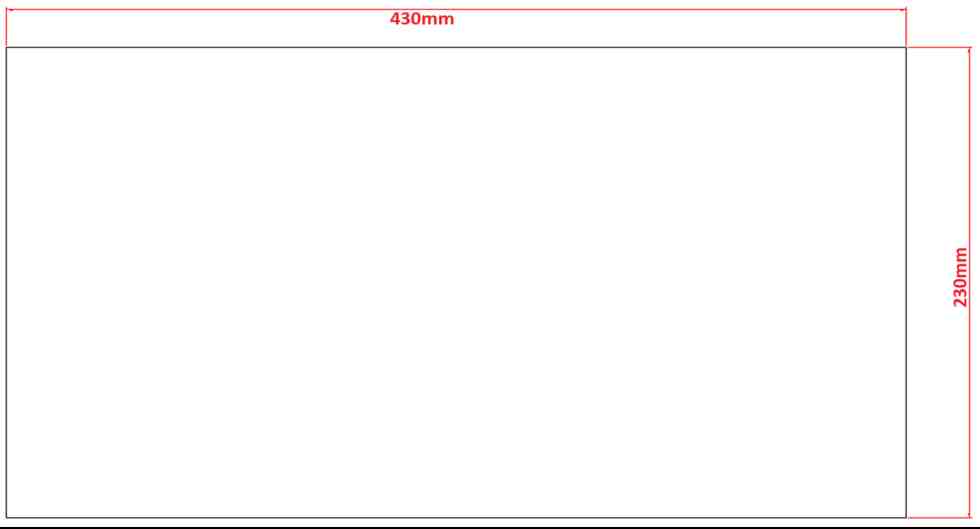

机械尺寸
