LGS2000-DTU180-485-WAPI
无线产品-WAPI设备

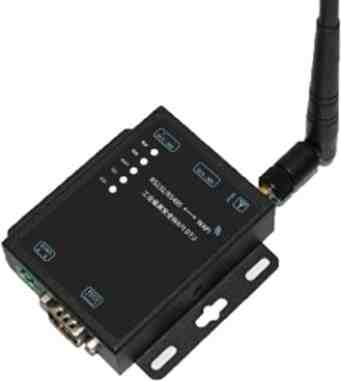

LGS2000-DTU180-485-WAPI是基于全国产WAPI芯片模组的行业专用DTU（数据传输单元）设备，该设备具有RS232/RS485工业总线转WAPI无线网络数据收发的能力，即插即用，无需对现网设备做任何修改、无需传统的串口线缆布线即可实现数据的无线收发，帮助行业用户轻松搞定RS232/RS485设备使用WAPI无线技术进行数据安全传输的需求，保障行业设备网络通信的便捷性、安全性与合规性。例如原本想要将多个设备通过RS485相连需要大量的线缆部署施工，现在通过LGS2000-DTU180-485-WAPI可以省去串口线缆部署施工的环节，直接在两端部署LGS2000-DTU180-485-WAPI，中间通过WAPI无线连接即可，这种应用方式将助力智慧电网等行业市场的数字化升级。LGS2000-DTU180-485-WAPI结合行业实际应用场景和特点进行针对性的硬件设计，如宽温、宽压、防静电、防浪涌脉冲、硬件看门狗等设计，可适用于极端应用环境，具有高可靠、高安全、即插即用、易扩展、免开发、兼容性强等特点，适用于电力、国防、交通、安防、工业自动化等行业市场应用场景。
产品特性
| 模组主要参数 | WLAN能力 | 支持WAPI STA相关能力，可拓展支持Soft-AP能力 | ||
| 支持2.4GHz、1T1R射频能力，支持AMPDU、AMSDU等 | ||||
| 支持WAPI安全模式，符合GB 15629.11系列国家标准，已通过WAPI联盟相关检测 | ||||
| 支持20/40M带宽工作模式 | ||||
| 支持IEEE 802.11b/g/n速率集，支持11nMSC 0~7、MCS32物理层传输速率档位。 | ||||
| 支持WMM QoS能力，支持双载波调制技术（DCM） | ||||
| 支持STBC、GreenField、Short-GI、支持反向传输 | ||||
| 支持CTS toself，支持HT-immediateCompressedBlockAck、NormalAck、NoAck应答方式 | ||||
| 硬件能力 | 基于全国产的WAPI芯片模组TH6180研制，工业级设计 | |||
| 240MHz主频MCU，可做主控接传感器等外设，也可做为从设备为其它主控设备提供WLAN通信能力。 | ||||
| 内含一颗国家权威机构认证的硬件安全密码芯片，保障WAPI证书私钥的硬件级安全防护性。 | ||||

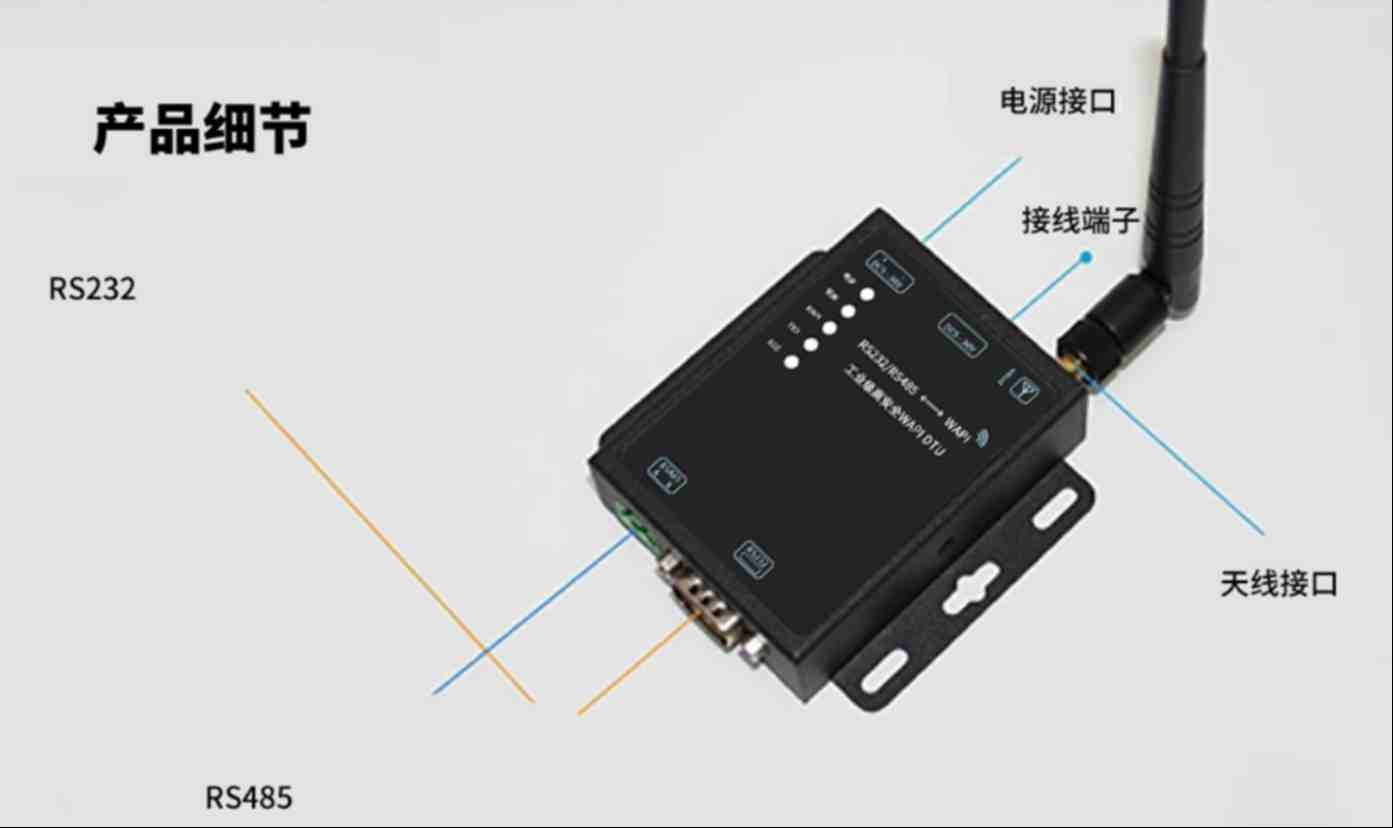

| 1个RS485接口，1个RS232接口，1个DC电源供电接口，1个直流电源接线端子，1个2.4GHz射频天线。 | ||||
| 设备主区域物理尺寸：82.5 x62 mm | ||||
| 5~36V直流供电 | ||||
| 工作温度 -40 ~ 85 °C | ||||
| 软件能力 | 内部运行实时操作系统（RTOS） | |||
| 支持丰富的AT指令集，易于使用和被集成 | ||||
| 支持WAPI/TCP/UDP/MQTT/HTTP等常用的物联网通信协议 | ||||
| 支持串口透传、主控、辅控等多种工作模式 | ||||
| 提供可信计算度量能力，保障设备使用的安全性和可靠性。 | ||||
| 支持WAPI证书在线申请能力且私钥芯片内本地生成 | ||||
| 支持固件本地升级或远程OTA升级能力 | ||||
| 支持设备精准化及批量化远程管理能力 | ||||
| 可扩展对接支持公有云、私有云、或其它业务系统 | ||||
| 射频参数 | 参数 | 条件 | 典型值 | 单位 |
| 输入频率 | 2.4~2.4835 | GHz | ||
| 发射功率 | 802.11b11Mbps | 19±2 | dBm | |
| 802.11b54Mbps | 16±2 | dBm | ||
| 802.11nMCS7 HT20 | 13±2 | dBm | ||
| 接收灵敏度 | 802.11b1Mbps | -96 | dBm | |
| 802.11b11Mbps | -87 | dBm | ||
| 802.11g54Mbps | -73 | dBm | ||
| 802.11nMCS7 HT20 | -71 | dBm | ||
| 邻道抑制 | 可接受的误差范围 | ±2 | dB | |
| 802.11b6Mbps | 32 | dB | ||
| 802.11g 54Mbps | 16 | dB | ||
| 802.11n HT20 MCS0 | 31 | dB | ||
| 802.11n HT20 MCS7 | 12 | dB | ||
|
LGS2000-DTU180-485-WAPI支持多种工作模式：
|
||||

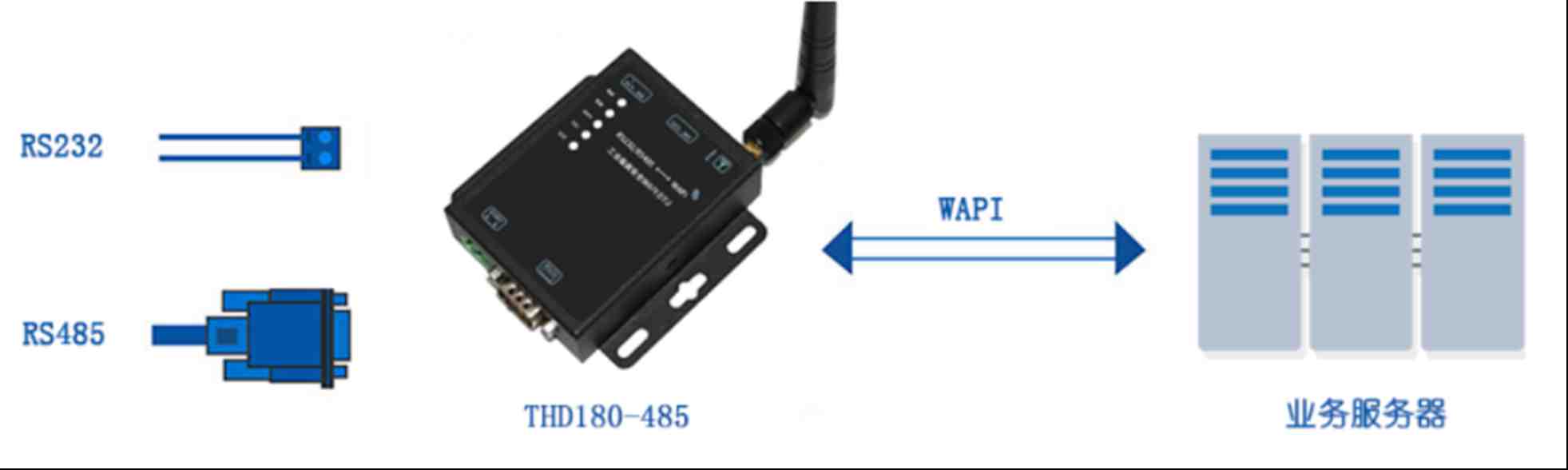

| 1、数据透传模式 数据透传模式下，所有数据的收发都是在RS232/RS485串口与WAPI无线之间透传，不做任何转换，最大限度降低了用户使用的复杂性。 |
||||
 |
||||
| 2、AT指令模式 DTU180-485-WAPI支持通过串口上的AT指令查询和配置参数。 |
||||

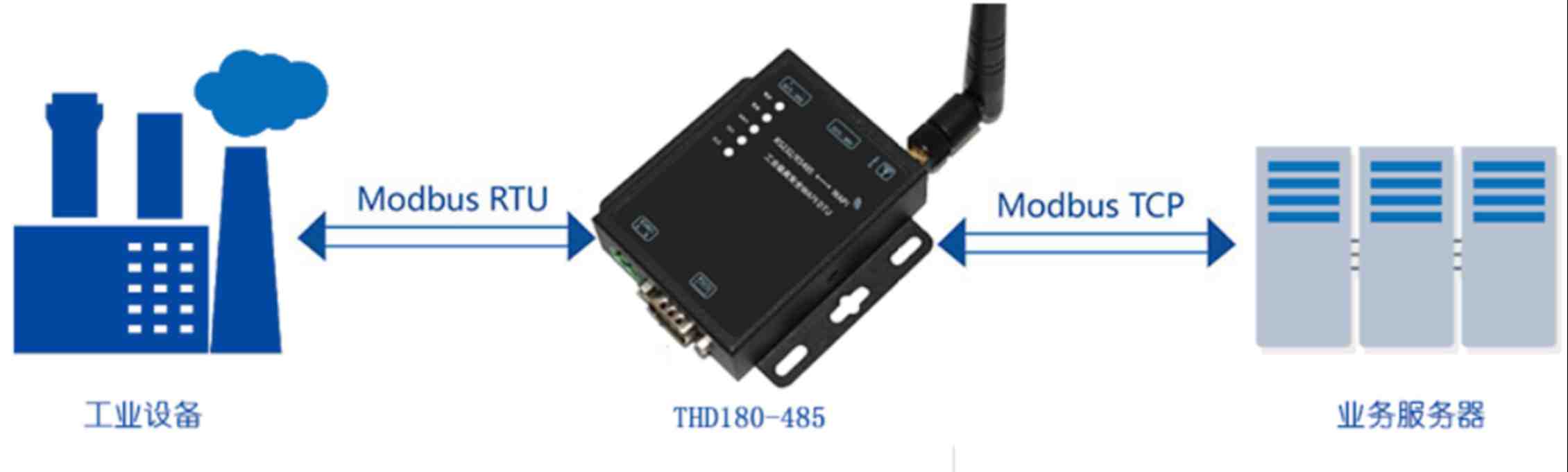

| 3、Modbus轮询模式 在此模式下，可以实现Modbus RTU与Modbus TCP的互转，轻松实现RS485总线Modbus协议与TCP网络 Modbus协议的转换，让传统设备也能实现安全上网。 |
||||
 |
||||

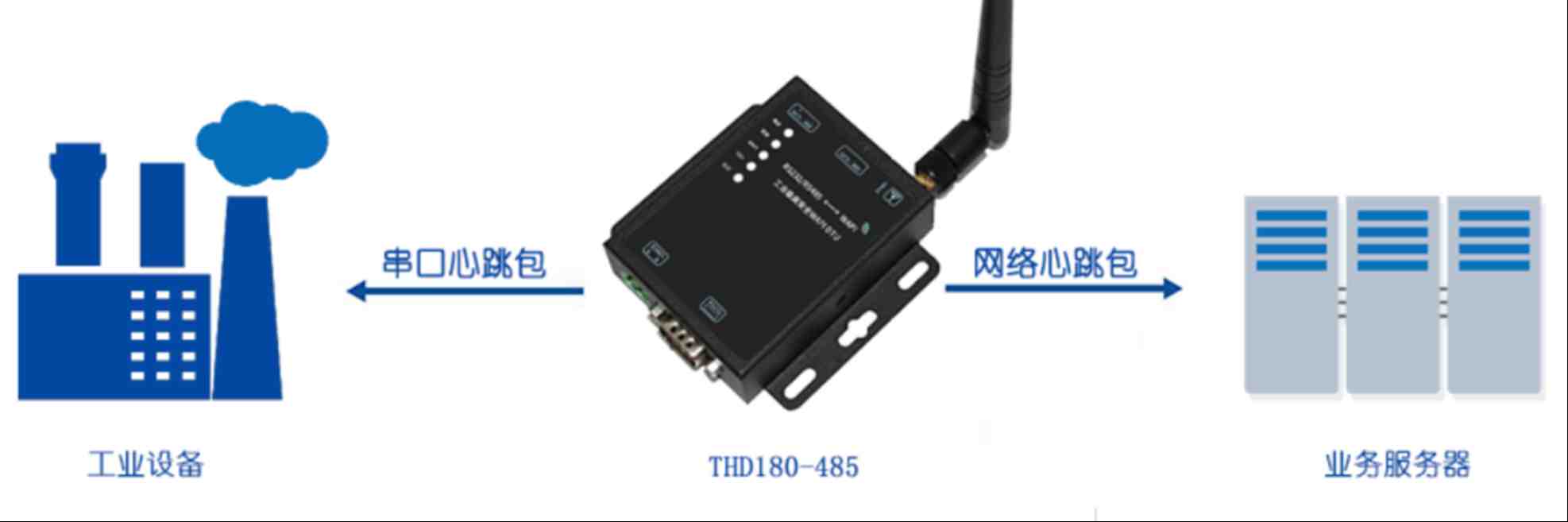

| 4、心跳监测模式 DTU180-485-WAPI Modbus支持串口心跳与网络心跳监测。 通过串口心跳包通知串口设备处于活跃状态进而主动抓取设备数据，通常用于监测那些不能主动推送数 据的传感器设备。 通过网络心跳包通知服务器处于活跃状态，通过不断发送网络心跳包维持与服务器之间的正常连接。 |
||||
 |
||||

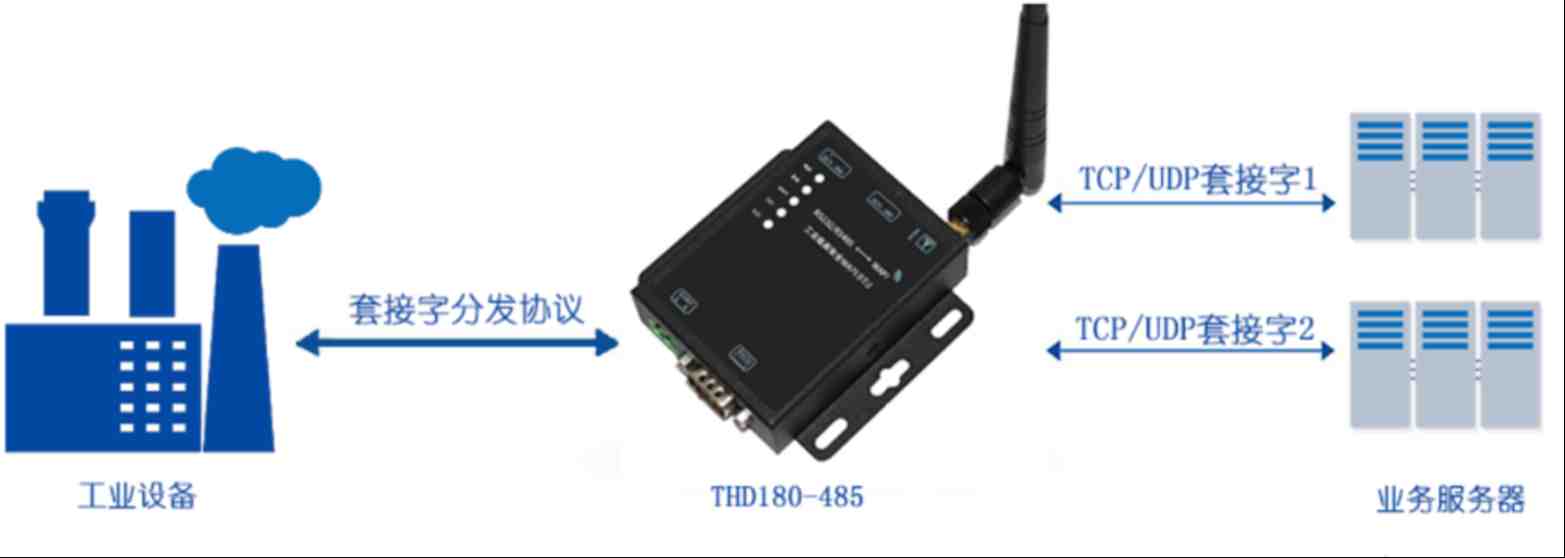

| 5、套接字分发模式 DTU180-485-WAPI支持套接字分发协议，可通过特定的网络协议将数据发往不同的套接字，也可以将不同 的套接字接收的数据增加包头和包尾进行区分。 |
||||
 |
||||
