一、设计要求
根据官地矿矿井的开采技术条件和安全要求、矿井开拓布置、工业场地总平面布置、矿井通风系统图等，并综合考虑官地煤矿工业以太环网工程的实际应用需求，结合未来煤矿安全监控系统的发展趋势，设计配备一套工业以太环网系统，并在环网建成后，无缝接入现行的人员定位系统、电力监测系统、工业电视系统、调度电话系统、井下泵房系统、井下压风机系统、井下皮带运输等监测系统。
二、设备选型
1.中心交换机配置：设备采用RX1500骨干网工业以太网三层交换机和RSG2200NC模块化全千兆工业交换机堆叠配置，配置4个千兆以太网光纤端口/可扩展至8个，配置16个千兆以太网RJ45电接口；支持静态路由、动态路由（RIP,OSPF）及组播路由功能。
2.地面节点交换机：设备采用RX1500系列工业以太网交换设备，配置4个千兆以太网光纤SFP LC接口；4个百兆光纤LC接口；12个百兆以太网RJ45电接口；6个RS485串行接口。

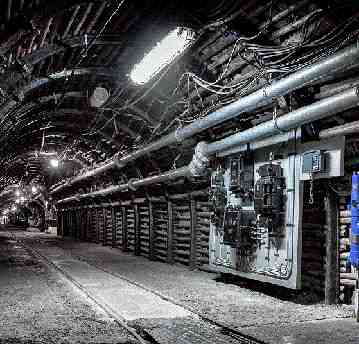

3.井下环网节点交换机：设备采用RX1510系列工业以太网交换设备，配置4个千兆以太网光纤SFP LC接口；4个百兆光纤LC接口；12个百兆以太网RJ45电接口。井下防爆“MA”认证。
三、产品特性
中控室交换机和现场交换机的共同标准
所有中控室交换机和现场交换机全部采用RuggedCom工业级以太网产品，需符合IEC 61000-6-2 通用工业标准，采用的工业交换机保护等级须在IP40以上，MTBF在50年以上（温度25°C），工作温度范围-40°C +85°C，无风扇冷却方式，CSA/UL 60950 安全认证到+85°C。采用存储转发交换方式，线速度交换，MAC地址表须在8K以上，至少支持4个优先队列，256个IGMP多播组，支持端口速率限制；而且交换机支持eRSTP(增强快速生成树)冗余技术，保证每台交换机产生的环网线路故障恢复时间小于5毫秒，环网规模不少于80个交换机，以实现快速的环网冗余。
交换机须带有网络管理功能，可采用Web、Telnet、CLI 命令行方式进行设置和维护，支持SNMP v1/v2/v3，远程管理(RMON)，支持Link Aggregation端口聚集、广播限制、VLAN虚拟局域网、基于端口的访问控制、Radius认证技术。并由厂家提供5年质保。
针对煤矿特殊环境，工业交换机满足电磁兼容四级标准。
中心站核心交换机
核心交换机采用RuggedCom RX1500+RSG2200NC系列模块化工业以太网交换机，符合RuggedRated高可靠性指标；每台交换机采用双电源，输入电压范围88-300VDC或85-264VAC，配置不少于4个1000M单模光纤接口、16个1000M自适应RJ45电口，模块化设计。支持eRSTP(增强快速生成树)冗余技术，在环网发生单点故障时，可达到每节点5ms，整个环网自愈时间小于100ms的快速冗余；任意端口均可组环。
环网节点交换机
现场节点交换机采用RX1501/RX1510系列系列工业以太网交换机，符合RuggedRated高可靠性指标，支持19英寸机架式或卡轨方式安装，带有网络管理功能，输入电压为支持双路冗余电源输入供电。均支持eRSTP(增强快速生成树)环网冗余技术，达到每节点5ms，整个环网自愈时间小于100ms的快速冗余；任意端口均可组环。
网络管理
所有交换机须支持SNMP V1/V2/V3网络管理协议，RMON远程监视、支持CLI、SSH/SSL安全访问、TELNET、WEB进行网络配置，并支持MODBUS TCP协议，SCADA软件直接通过MODBUS TCP协议采集交换机的信息、网络的状态、报警信息和端口的统计数据，将网络管理集成到组态画面中。
