LGS2000-GCKK-24GE4GF-M
国产自主可控工业以太网交换机
产品描述
LGS2000-GCKK-24GE4GF-M型国产自主可控工业交换机满足智能变电站交换机“四统一”新企标.提供24个千百兆自适应电口，4个千兆/万兆SFP光口，1个console调试口.采用自然散热，-40~85℃宽温设计，IP40防护等级.配备独立冗余电源输入以适应220AC工作电压范围,支持IEC 61850模型及文件服务,支持变电站SNTP时钟同步协议,满足电力网络安全监测规范,满足国网四级A类标准
产品特性
| 交换功能 国产三层交换机芯片 交换芯片内置CPU 支持变电站SNTP时钟同步协议 支持CSD离线配置 支持缺省修改电力报文（GOOSE、GSE、SV）优先 支持CLI、WEB、SNMPv1/v2c/v3、OPC、TELNET和LLDP，用于不同级别的网络管理 支持针对SV&GOOSE报文的流量控制阈值设置 支持IEC 61850模型及文件服务 支持针对SV&GOOSE报文的流量控制阈值设置 支持针对SV&GOOSE报文的流量控制阈值设置 支持装置故障和装置告警两路硬接点输出 交换容量：72GB MAC Table:：64K Packet Buffer：2M Jumbo帧长：9KB L3 主机表数量：32K L3转发表数量（LPM）：32K L2组播路由表：6K L3组播路由表：4K VLAN数量：4K |
标准 IEEE1588V2 IEEE802.3 IEEE802.3u； IEEE802.3ab IEEE802.3x IEEE802.1d； IEEE802.1w IEEE802.1p IEEE802.1q； 存储转发处理方式； IEC61000-4-2(ESD):±8KV接触放电，±15KV空间放电 IEC61000-4-3(RS)：10V/m(80~1000MHZ) IEC61000-4-4(EFT):电源线：±4KV数据线;±2KV IEC61000-4-5(Surge)电源线：±4KV/CM±2KV/DM;数据线;±2KV IEC61000-4-6（射频传导）：3V（10KHZ~150KHZ），10V（150KHZ~80MHZ） IEC61000-4-8(工频磁场)：100A/m(cont).1000A/m,(1s to 3s) IEC61000-12/18(震荡波)：2.5kv/CM, 1kv/DM IEC61000-4-10(阻尼震荡)：30A/m IEC61000-4-16(共模传导)：30V（cont）.300V,(1s） FCC CFR47 PART 15/EN55022:Class A&B IECC61000-6-2 (通用工业标准)、IEC61850-3(变电站)、 IEEE1613（电力分站） |

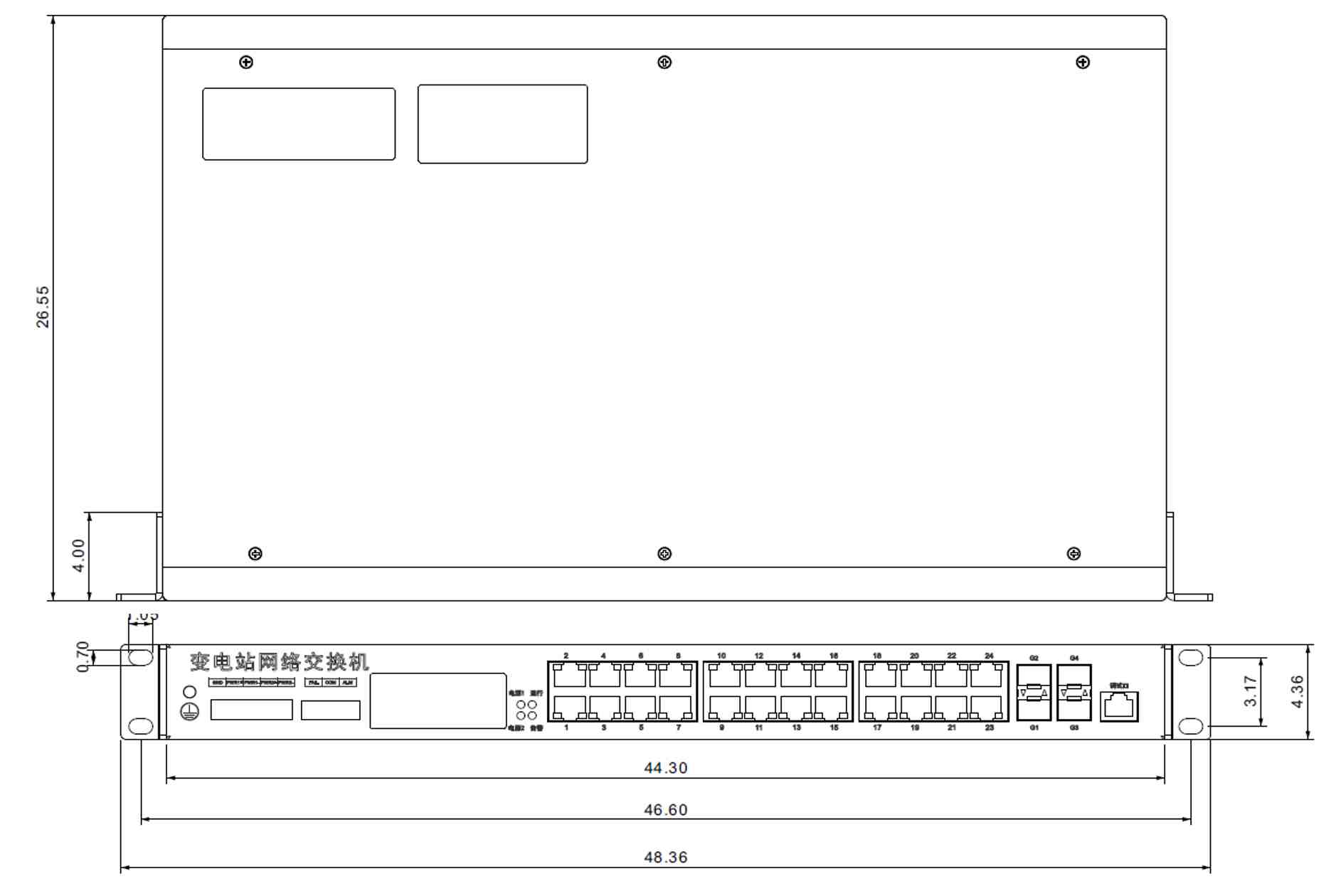

| 电源 输入电压 220AC/DC(85-264VAC/77-300VDC);24-48VDC(18-72VDC) 接入端子 5芯5.08间距插入式端子 功率 <40W 过载保护 支持；反接保护 支持；冗余保护 支持 结构 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP40 尺寸 443mm×43.6mm×265.5mm(W×H×D) 重量＜4.5kg 安装方式 19英寸1U机架式 环境 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 认证 CE, FCC, RoHS 质量保证 MTBF: 360,000 hrs 保修期: 5 年 |
三层特性 支持ARP/ICMP/DHCP等协议硬件预处理 支持IPv4/IPv6 主机路由 LPM路由 支持Strict URPF检查 支持负载均衡算法的ECMP 支持PBR VRRP VRF 安全功能 支持基于Port和MAC的802.1X 支持端口隔离 支持IP/MAC/{prt/VLAN的组合绑定 机械标准 IEC60068-2-6 (Vibration) IEC60068-2-27 (Shock) IEC60068-2-32 (Free Fall) |
安装方式
| 电源接入 |  |
5针5.08mm端子 电源输入：220VAC P1&P2 双冗余电源 |

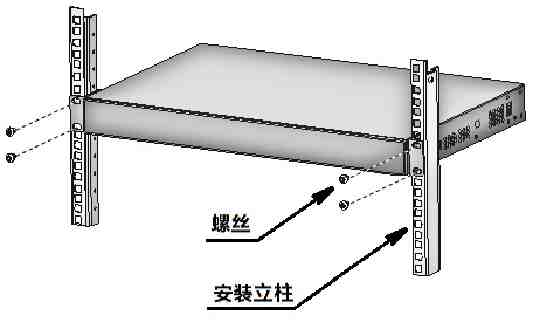

| 机架安装 |  |
|
| 接地保护 |  |
